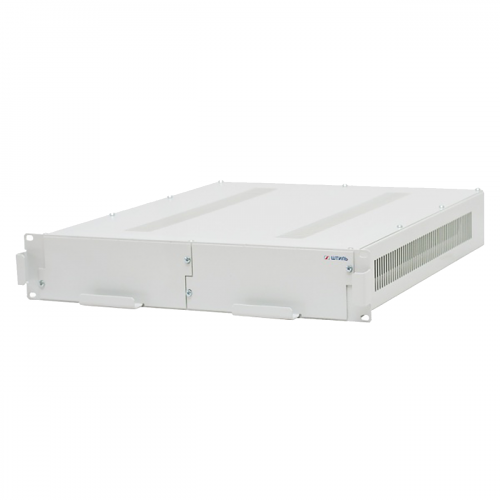

Батарейный модуль Штиль BMR-72-09
- Возможность параллельного подключения до 6 батарейных модулей;
- Автоматический выключатель для защиты АБ;
- Удобная коммутация АБ в модуле;
- Фронтальный доступ к выдвижным блокам АБ позволяет заменить АБ без демонтажа батарейного модуля;
- Широкий набор функций контроля работы аккумуляторных батарей:
- Мониторинг состояния (напряжения блока (элемента), внутреннего сопротивление блока (элемента), температуры, тока, общего напряжения системы АБ);
- Тестирование ёмкости;
- Защита от глубокого разряда (LVD);
- Термокомпенсация заряда (опция);
- Контроль АБ по "средней" точке (опция).
Батарейный модуль BMR-72-09 используется совместно с однофазным ИБП «Штиль» SR1102L стоечного исполнения мощностью 2 кВА. Модуль является прочным металлическим контейнером с уже предустановленными аккумуляторными батареями, обеспечивающими требуемое время автономной работы ИБП. Габаритные размеры модуля схожи с размерами источника бесперебойного питания, что позволяет компактно устанавливать устройство рядом с ИБП, образуя единую систему.
Номинальное напряжение группы АБ в модуле составляет 72 В. В нем установлено шесть аккумуляторных батарей 12 В емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 9 Ач. Поддерживается параллельное подключение батарейных модулей (до 6 шт.).
Ниже представлена таблица времени автономной работы ИБП SR1102L в зависимости от мощности нагрузки.
Мощность нагрузки, ВА | 200 | 400 | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 |
Время автономной работы ИБП SR1102L, мин | 120 | 45 | 25 | 20 | 15 | 12 | 10 | 8 | 7 | 5 |
Батарейный модуль имеет фронтальный доступ к выдвижным блокам аккумуляторных батарей, что позволяет заменить их без демонтажа устройства. BMR-72-09 соединяется с ИБП с помощью разъема TD50A «Андерсон».
